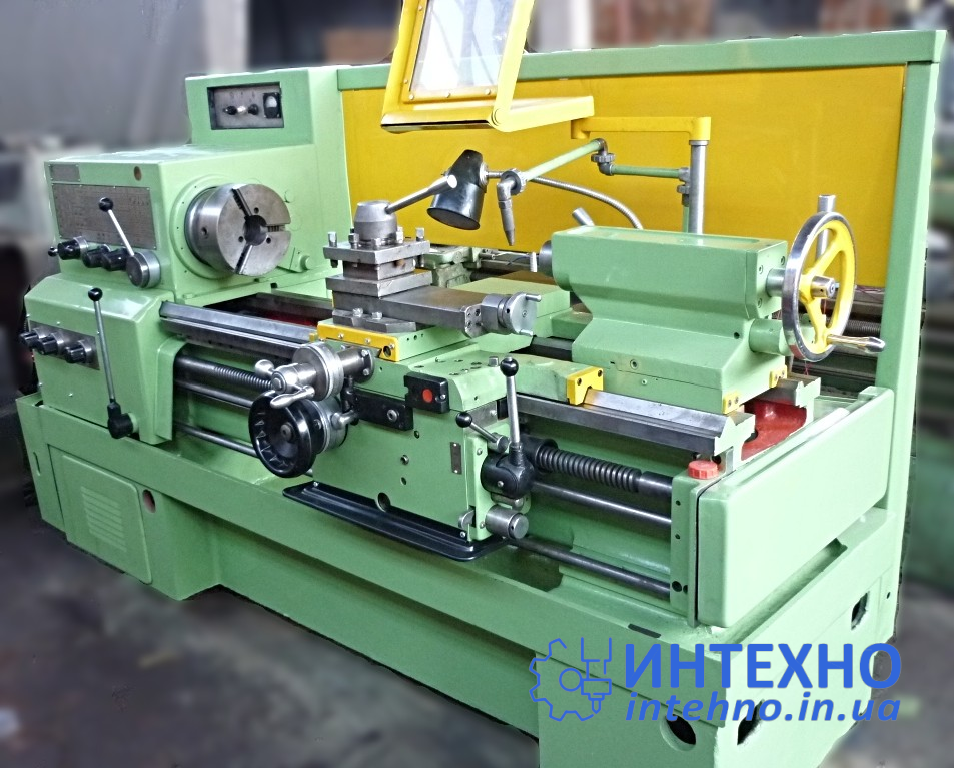

16К20

Станок токарно-винторезный универсальный

  Токарно-винторезный станок модели 16к20 предназначены для выполнения различных токарных работ и нарезания метрической, модульной , дюймовой и питчевой резьб. Детали устанавливаются в центрах или патроне.

  Технические характеристики:

Класс точности станка по ГОСТ 8-82:  Н

Наибольший диаметр заготовки устанавливаемой над станиной, мм:  400

Высота оси центров над плоскими направляющими станины, мм:  215

Наибольший диаметр заготовки обрабатываемой над суппортом, мм:  220

Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм:  1000

Наибольшее расстояние от оси центров до кромки резцедержателя, мм:  225

Наибольшая масса заготовки, обрабатываемой в патроне, кг:  200

Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм:  50

Частота вращения шпинделя в прямом направлении, об/мин:  12,5...1600

Пределы шагов метрических резьб, мм:  0,5 ... 112

Пределы шагов дюймовых резьб, ниток/дюйм:  56...0,5

Пределы шагов модульных резьб, модуль:  0,5...112

Пределы шагов питчевых резьб, питч диаметральный:  56...0,5

Мощность двигателя главного движения, кВт:  11

Длина, мм:  2795
Ширина, мм:  1190
Высота, мм: 1500

Масса станка, кг:  3 010
