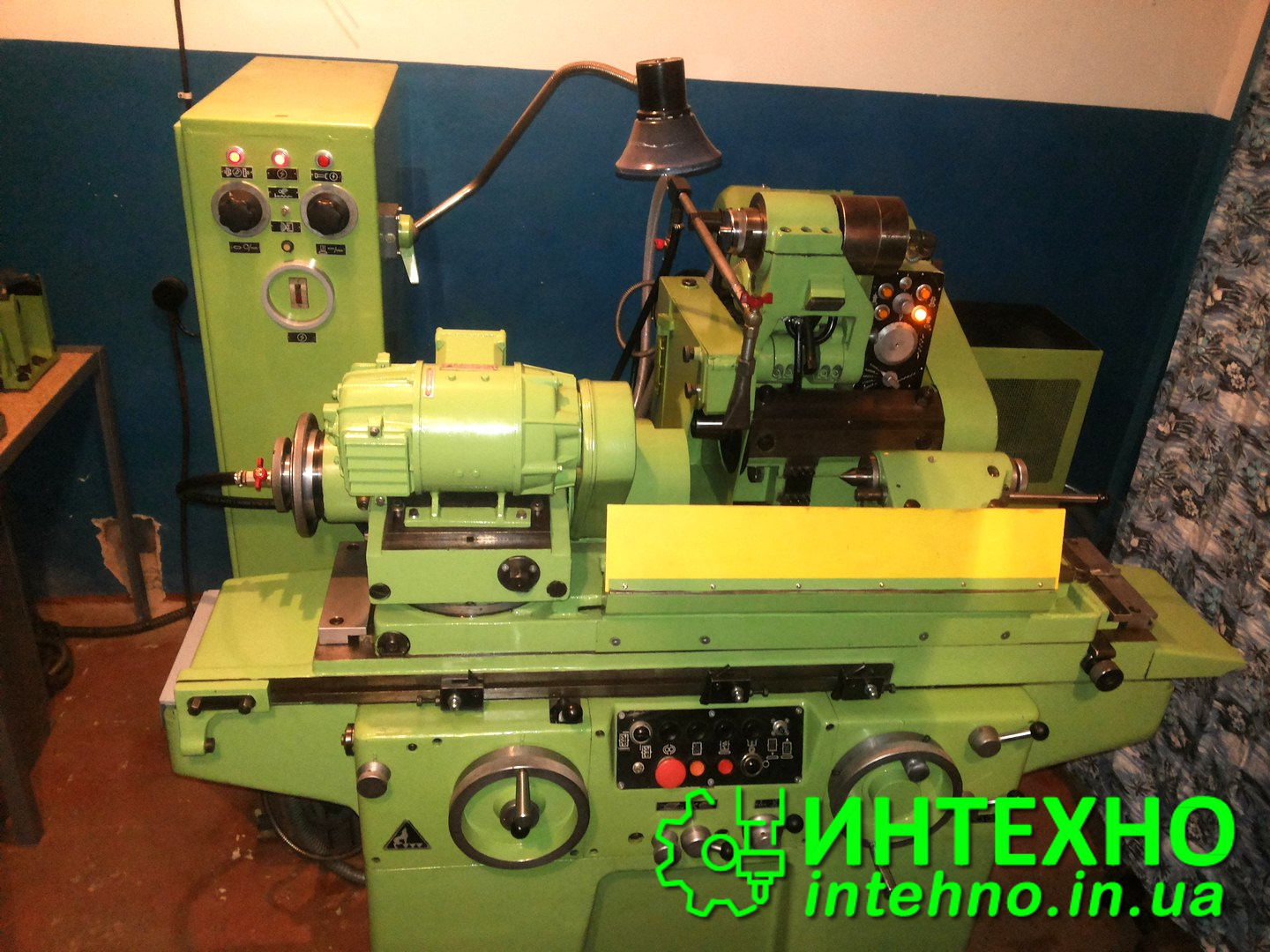

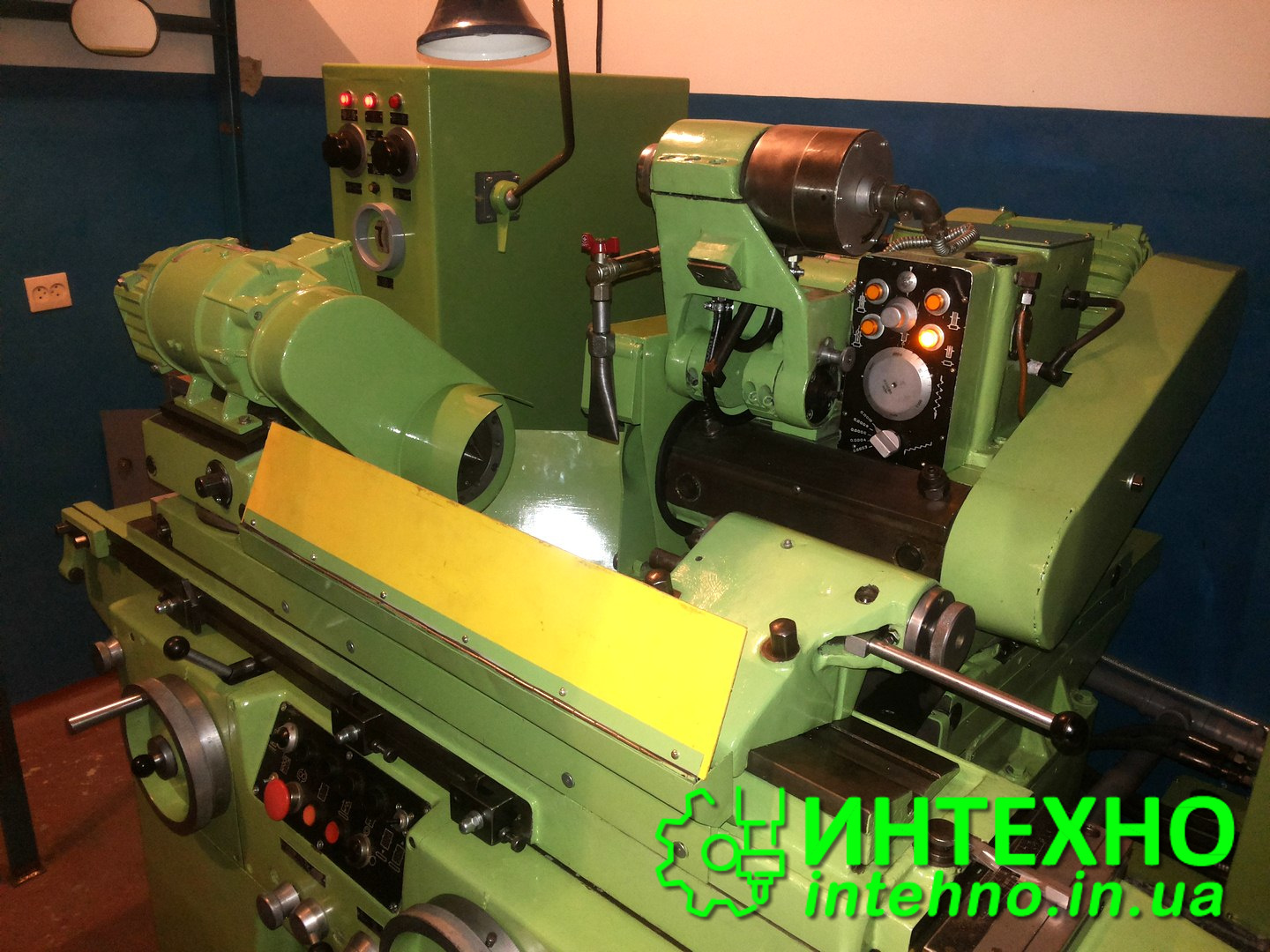

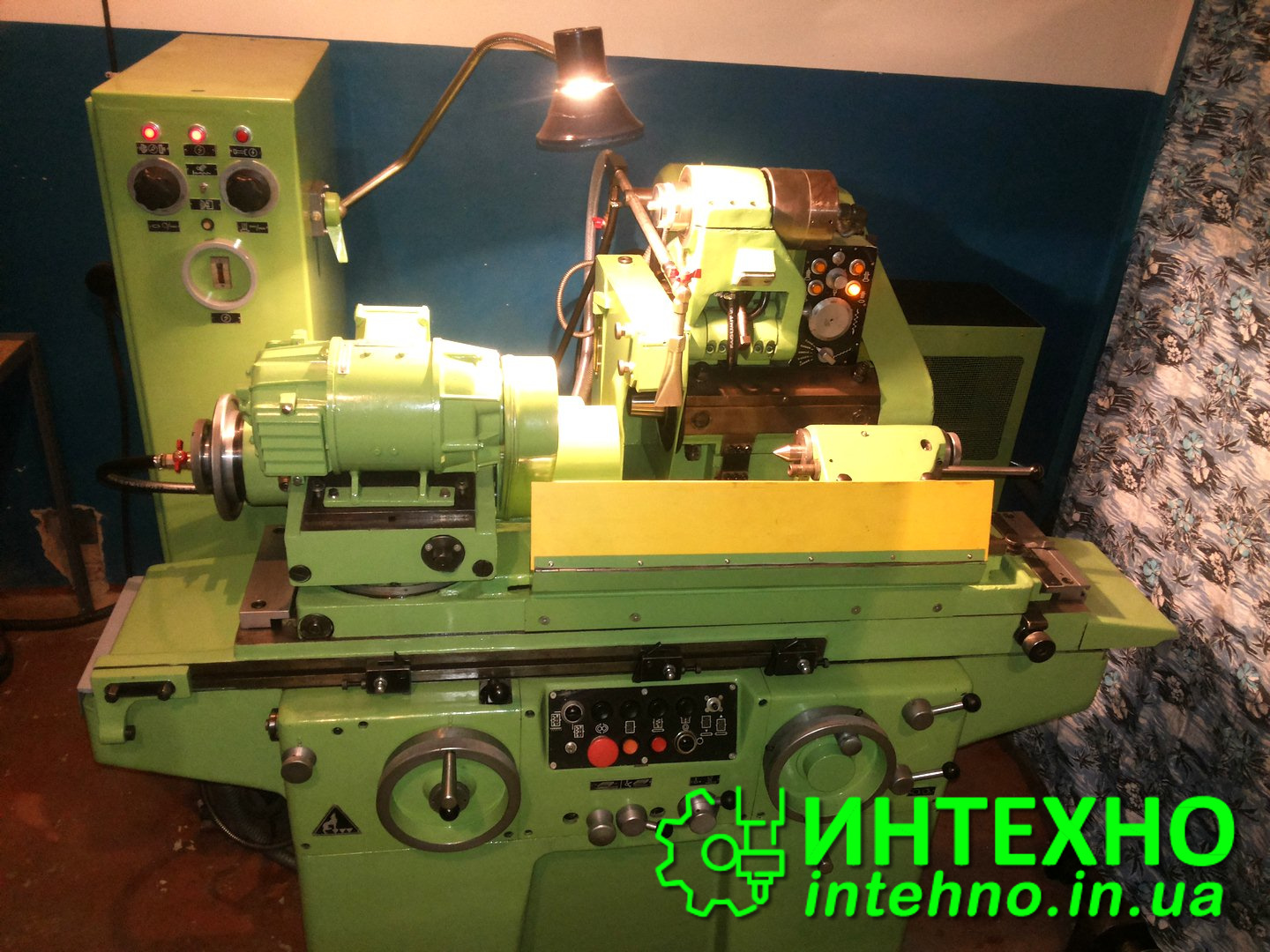

3Е12

Станок универсальный круглошлифовальный особовысокой точности

    Особо высокой точности круглошлифовальный станок 3Е12 предназначен для шлифования наружных и внутренних цилиндрических и конических поверхностей в условиях индивидуального и мелкосерийного производства.

   Станок имеет поворотный стол. Это дает возможность шлифовать не только цилиндрические, но и пологие конические поверхности.

   Благодаря поворотной передней и поворотной шлифовальной бабке можно шлифовать крутые конические наружные и внутренние поверхности.

   На станке 3Е12 можно шлифовать как в неподвижных центрах, так и в патроне.

   На станке можно выполнять следующие виды обработки:

       - врезное шлифование в полуавтоматическом цикле до электрического упора;

   - продольное и врезное шлифование с ручной поперечной подачей или толчковой микроподачей;

  Технические характеристики:

Класс точности по ГОСТ 8-82:  А

Наибольший диаметр обрабатываемого изделия, мм:  200

Наибольшая длина обрабатываемого изделия (РМЦ), мм:  500

Наибольший диаметр наружного шлифования, мм:  120

Наибольшая длина наружного шлифования, мм:  450

Диаметр шлифуемого отверстия, мм:  20...40

Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм:  120

Максимальная масса изделия, кг:  20

Габарит станка (длина х ширина х высота), мм:  2300 х 2400 х 1600

Масса станка, кг:  3500
